YM系列Z型立式压力蒸汽灭菌器面板操作

图示: 操作说明:

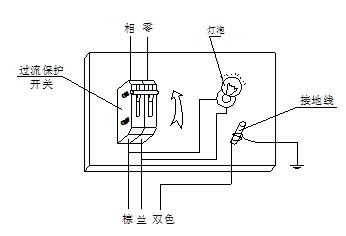

1、送电
送电




推上配电板电源开关,使设备得电。
设备得电后,控制板上的指示灯和数码管都会短时间的闪亮,几秒钟后就停止闪动,显示稳定。
2、设置时间
设定本次工作的时间:

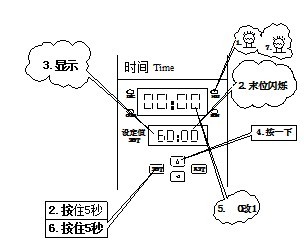

⑴、首先检查当前设定时间的单位是“分钟”还是“小时”,若时间仪表栏中“HOU”灯亮那么时间单位为小时;如果“MIN”灯亮则时间单位是分钟。更改时间单位的方法:
a、按住设定键“SET”5秒后放手,设定值显示屏(绿色)此时显示时间单位代号“1”或“0”。“1”表示时间单位为小时;“0”表示时间单位为分钟。可用“△”键修改计时单位。按动“△”可以使显示屏的代号在“1”和“0”之间转换。一般选“0”,时间单位为分钟。仪表可设定计时99.99分钟,通常的灭菌时间都能满足。
b、修改后再按一下“SET”后松手,确认修改。1分钟后,选定的计时单位指示灯应亮。表示修改完成。

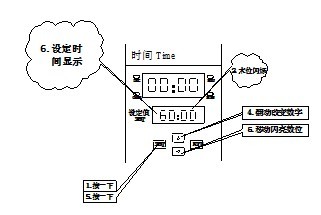

⑵、设定计时时间值:
a、点按“SET”键,设定值显示屏中所显数字是当前设定的工作时间。如果要修改保温时间,可以通过“△”上调键和“<”移位键进行。按动上调键,闪动的数字递增向上跳动;按动移位键,闪动的数字会由右向左移动。正在闪动的数字是可以被修改的数字。按照被消毒的对象设定需要的时间。小数点前两位数字是主要设定数。
b、设定完毕,再一次点按“SET”键一次予以确认。
3、设置温度
设定本次控制的温度:
温度控制区域栏中上排数码屏为实测温度显示,下排数码屏为设定温度值。不同的灭菌对象有它所需要的不同温度,所以应根据灭菌对象设定灭菌温度。使用数码屏下面的“SET”、“△”、“▽”、“   ”键可以进行设定。
⑴、点按“SET”设定键,设定屏的末位数会闪动;点按“△”、“▽”键,闪动的数字会递增向上或递减向下变动数字,如果按住上调键或下调键不放,递增或递减变动会增快;点按“     ”移位键可以改变闪动的数位。与时间仪表一样正在闪动的数字是可以被修改的数字。
⑵、修改好设定温度值后,点按“SET”键一次予以确认。设定数码屏保留设定的数值。
设置结束后,拨动控制板右侧的运行开关到“开始”的位置(开关“┃”符号在下)。设备就开始自动加水了,当面板上的“水位”和“补水”指示灯,由闪动状态变为熄灭时,表示水位已经到达预定高度。同时开始加热。此时控制板上的“加热”黄灯亮。在加热过程中水位检测灯会由灭变为闪亮,这时水位已经离开**高点,信号表示水位检测正在进行。
本产品,为了提高控温的精度(加快控温速度)减少保温时的漂移性,增加了“自整定”功能。
当您改变了影响灭菌条件的因素:数量的骤变、灭菌的温度、灭菌的对象等,请使用“自整定”功能,该功能能有效提高灭菌效率和质量。
操作方法:当温度升到距离设定温度还有20℃时,长按温度区域的“△”按钮(约四秒),温度显示屏左边下方的“AT”指示灯(黄色)闪亮后松手。计算机进入自动修整“P、I、D”微机运算值的状态。在“自整定”的整个过程中“AT”灯一直闪亮,温度在设定值几次上下后,“AT”灯灭,则“自整定”工作结束。
在“自整定”时,即使超温2℃,设备也不会关闭加热电源,也不会报警。
在“自整定”时,测定温度即使到达设定温度-0.5℃时亦不会计时,以上两项当“自整定”结束后恢复到正常控制状态。
4、加热过程





1)加热开始后,应立即打开下放汽阀,排出桶内的冷空气。观察排汽口,直到有较急蒸汽排出,然后收小放气阀的气门,使下放气阀微微打开一点。灭菌过程微微打开一点下放气阀,有利于提高灭菌效果。
前期排汽的操作一定要有专人看管,适时开、关下放汽阀。

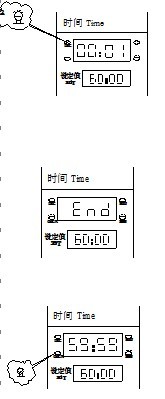

2)计时:
(a)当温度到达距离设定温度-0.5℃时,设备开始自动记录保温时间。
(b)时间仪表上排计时数码屏由末位开始翻动,用顺计时的方法,累计记录保温时间。计时数码屏左上角“BEG”指示灯和温度数码屏右上角“ALM1”指示灯亮。
如果因什么原因,需要重新计时,请按“RST”清零按钮,原来已经记录的时间取消,计时从零开始。
(c)累计记录的时间到达设定的时间值时,计时数码屏显示“END”,指示灯“BEG”灭,而“OVE”亮。同时有蜂鸣器提示。
用户根据灭菌对象的实际需要,可以通过打开放水阀或下放气阀实现降温、降压或自然冷却实现降压。直到压力表指针回到“0”。
5、泄压、降温、开盖
灭菌保温时间到达以后,应关闭电源,打开放气阀排放压力蒸汽,实现泄压。桶内的压力全部泄放完毕后,等待开盖。
灭菌器开盖的时机,应根据不同的对象而定。液体类灭菌应待桶内温度降到70℃时开盖;包裹类灭菌应带到桶内温度降到90℃时开盖;纯器械或器皿类灭菌一般压力回零温度降到100℃时开盖。在等待时间里放气阀不能关闭。
对于织物包裹类的开盖方法会直接影响到灭菌包裹的潮湿程度,因此用户应按本说明书的方法操作,以获得可以接受的效果。

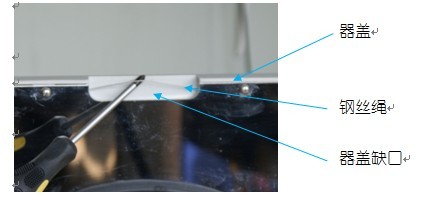

1)到达开盖的温度后,用左手扶压住机盖,右手手指拉出器盖正前方缺口内的钢丝绳。(见图一)

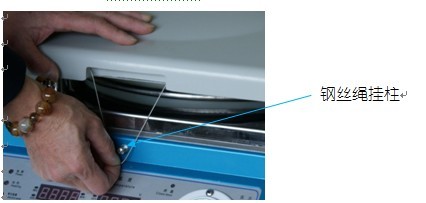

2)套在箱体的钢丝绳挂柱上(见图二)


3)然后,按说明书的要求和箱盖上的警示牌的要求操作,依次松开锁销,然后慢慢放松左手的压力,钢丝绳挂在挂柱上。(见图三)

使盖子处在微开状态,让桶内蒸汽慢慢散发出来,当感觉桶内蒸汽已经散发完后,再用左手扶压盖子把钢丝绳从挂柱上脱掉,然后一起缓缓升起盖子。这样做,首先是为了减缓自然空气快速与蒸汽的热量交换而凝成大量水珠潮湿包裹,另一方面,也可以使盖子内的冷凝水不因快速打开而集中泻在上层布包的一处时包裹被淋湿,从安全角度讲,防止桶内的蒸汽一下子腾出,冲到你的脸上造成烫伤,再一方面,如果让器盖快速弹起,设备的撑杆会造成不必要的人为损坏。
公司提示:取出的包裹应立即传递到无菌室内,并放置到上下左右都能透气通风的非金属制成的料架上。不要把发烫的包裹放在金属表面,包裹也不要重叠堆放,更不能立即用塑料防尘罩盖起来。更应控制无菌室内的湿度,使之在60%以下,并必须使无菌室室内的空气流动。
注意:液体类灭菌物品灭菌保温结束后,严禁下放汽阀打开快速排水排汽。只能用停止加热(也可以关掉运行开关)自然冷却降压的方法,以防止高温液体快速降压引起爆沸,造成破瓶、冲盖和液体溢出等事故。由于溢处的液体可能含有影响容器金属的物质,会造成容器材料的腐蚀或晶间裂纹,因此应十分注意。自然冷却的操作一定要在降压到零后,温度降到70℃后打开器盖。决不能等其冷到室温,这样会在桶内产生负压轻则造成揭不开器盖,压力表指针从此不能回零,重者将损坏设备。
6、结束 切断电源、水源:
将配电板电源开关(闸刀)拉下。
关闭水源球阀。
做一些必要的清洁工作。
