上海三申蒸汽塔式重蒸馏水器组装

组装
由于产品较大,而且结构的原因,重心不稳,为了运输方便和运输安全,公司200升/时以上的塔式蒸馏水器,都在完成组装后,拆成几个部件装箱的,用户在拆箱以后需要按示意图的结构型式重新组装,才能接驳管道。
蒸汽发生器定位。在产品组装前,用户应根据产品实际组装后的尺寸和收集蒸馏水的方法以及供水供汽管道的基本走向,并保证日后维修时的环境空间需要,确定设备安置的方向、位置和高度。1、首先把蒸汽发生器定位到既定的位置;2、接着在蒸发器的左侧接装滤汽塔;3、把法兰上的螺钉螺母取下,但仍应保证密封垫的孔和法兰的孔对准;4、在冷凝塔的上部顶帽接口处接上冷却水通管;5、把冷凝塔竖直抬到过滤器的上口,稳定后在法兰的孔里插进螺栓;6、在复冷塔的出口接上随机的冷却水管道的另一部分;7、通过转动冷凝塔塔身的方法,使复冷塔出口管和冷凝塔进口管的管口对准,并用装在上面的活接头对上上下螺纹,暂不要马上拧紧;8、重复调整冷凝塔塔身的方位,正面、侧面观察冷凝水接管,达到上下一条线;9、冷凝器底口上螺母,螺母并紧时应做到逐步、对角操作、适当松紧这一要领;10、拧紧管道活接头。

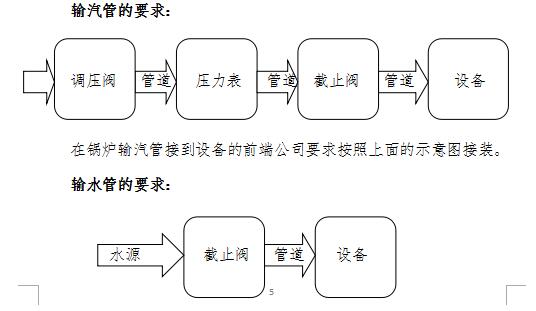

接装输汽、输水管
为了有效控制输入的蒸汽和冷却水,达到设备适宜的条件,请按公司的提议接装输汽管和输水管。
